Un andén de carga es el punto donde la caja del camión queda a la altura del piso de la nave para cargar y descargar sin bajar la mercancía al suelo. Su diseño se resuelve con tres números: la altura del andén (1.20 m es el estándar), la separación entre centros (3.5 a 4.0 m) y la profundidad del patio de maniobras (33 a 44 m, según esa separación).
En ANDEN llevamos más de 25 años construyendo naves industriales en México, con más de 150 proyectos entregados y más de 3 millones de metros cuadrados construidos. El andén es una de las siete partes de una nave industrial, y es la que más rápido se nota cuando quedó mal: el resto de la nave puede estar impecable y la operación igual se atora en el patio.
La mayoría de las páginas sobre andenes las escribe quien vende rampas. Esta la escribe quien construye la nave, así que va por el lado que no se puede comprar después: las medidas que quedan congeladas el día que se cuela el patio.
Altura del andén según el vehículo
La altura correcta es la que deja el piso de la caja a nivel con el piso de la nave. Como cada vehículo trae su propia altura de plataforma, la tabla siguiente resume los valores del manual de planeación de andenes de Kelley, que sigue siendo el único documento de ingeniería sobre el tema publicado en español y en sistema métrico.
| Vehículo | Altura de andén | Nota de diseño |
|---|---|---|
| Semirremolque, caja seca de 53 pies | 1.20 m | El caso más común en logística |
| Camión unitario: rabón o tortón | 1.10 m | Si su flota es de reparto regional |
| Caja refrigerada | 1.30 m | Más alta por el piso aislado |
| Portacontenedor | 1.35 m | El chasis sube la caja |
| Plataforma plana | 1.30 m | Carga lateral o con grúa |
| Camioneta de 3.5 toneladas | Fuera de rango | Pide mesa hidráulica, no nivelador |
El manual de almacenaje de Mecalux México llega al mismo lugar: 1.20 m de estándar, 1.40 a 1.60 m para portacontenedores y 1.25 a 1.50 m para refrigerados.
Si le llegan tráileres, tortones y camionetas al mismo patio
Aquí es donde se rompe la tabla. Un andén a 1.20 m atiende de maravilla al tráiler y deja al tortón 10 cm abajo, lo cual todavía se resuelve con el nivelador. La camioneta de 3.5 toneladas, en cambio, queda medio metro más abajo y ningún nivelador de foso la alcanza con una pendiente sana.
Kelley da la regla de decisión sin rodeos: mida las alturas de plataforma de su flota real y elija el punto medio del rango, no el número de catálogo. Y para los vehículos que se salen del rango, una posición aparte con mesa hidráulica, que sube y baja en lugar de pedirle al nivelador un ángulo que no tiene.
El dato que casi nadie publica y que decide el diseño: el mismo semirremolque cambia hasta 15 cm de altura entre cargado y vacío, y la suspensión neumática mueve todavía más la cifra. Un andén calculado al filo funciona el día de la entrega y falla el resto de su vida.

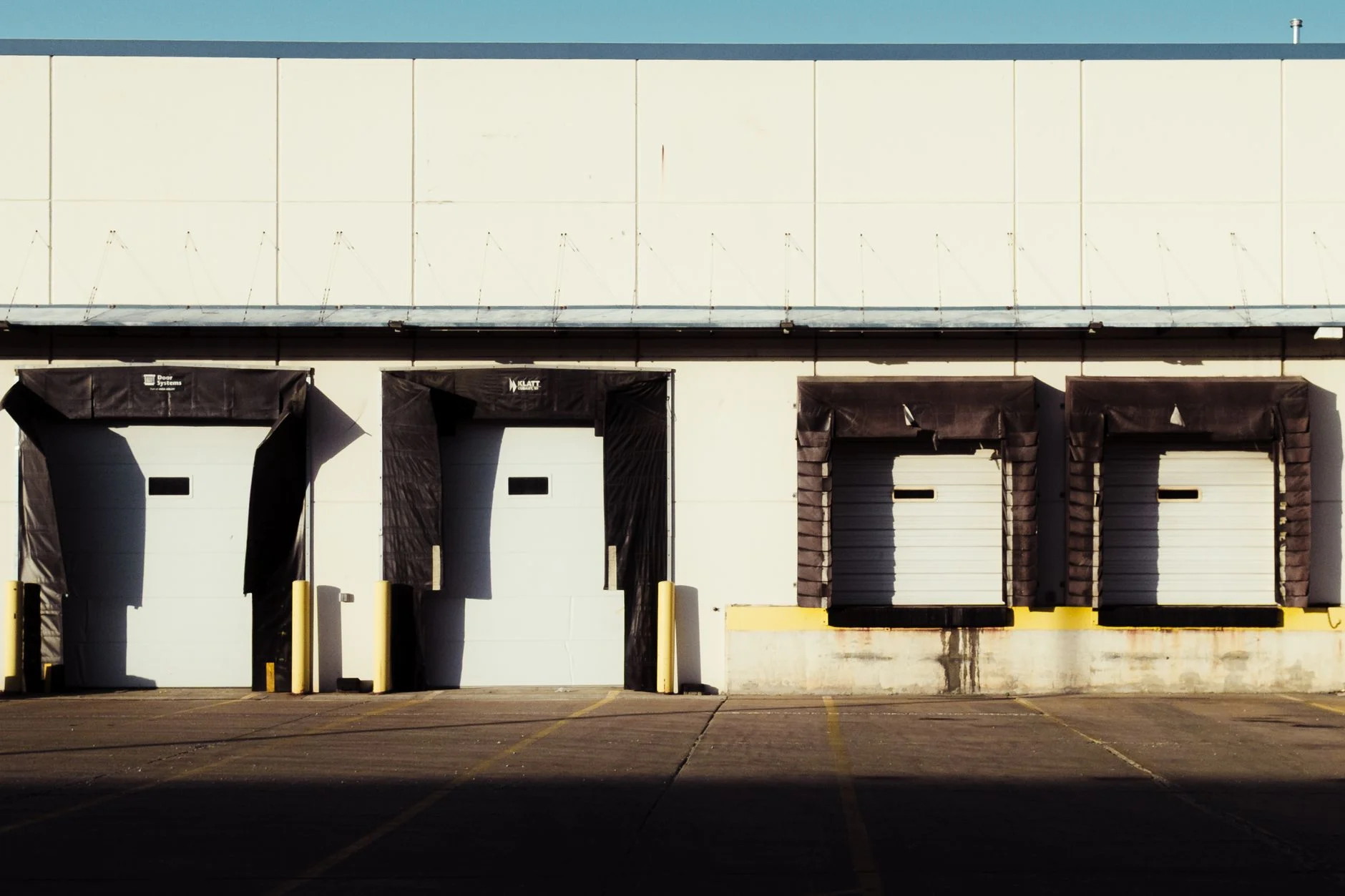

Cada cuántos metros va un andén
La separación se mide entre centros de posición, no entre puertas. El mínimo de Kelley es 3.5 m, que es lo que necesita una caja de 2.4 a 2.6 m de ancho para entrar derecha en reversa. Pero hay una condición que en México aplica casi siempre: si las cajas traen puertas batientes, el mínimo sube a 4.0 m.
- 3.5 m: el mínimo absoluto, y solo con flota homogénea y cajas de puerta enrollable
- 4.0 m: lo que pide una caja seca de 53 pies con puertas batientes abiertas
- 4.2 a 4.9 m: lo que usan las naves nuevas cuando el frente del terreno lo permite
Cada medio metro de separación se paga en frente de nave, que es terreno. Por eso la pregunta no se responde sola: se responde junto con el patio, y ahí la relación es al revés de lo que parece.
Cuánto patio de maniobras necesita una caja de 53 pies
Esta es la tabla que decide el proyecto y la que no aparece en ninguna otra página en español. Son los valores de explanada mínima de Kelley para contenedor de 40 pies con tractor conectado, medidos desde la cara del andén.
| Separación entre centros | Profundidad de patio |
|---|---|
| 3.5 m | 36.5 m |
| 4.0 m | 35.5 m |
| 4.5 m | 34.5 m |
| 5.0 m | 33.6 m |
| 5.5 m | 32.8 m |
Léala dos veces, porque es contraintuitiva: mientras más separa los andenes, menos fondo de patio necesita. Un andén apretado obliga al chofer a entrar con un ángulo más cerrado, y ese ángulo se paga en metros de carrera hacia atrás. Es el intercambio real del proyecto: frente de nave contra fondo de patio.
Dos ajustes importantes. El primero: una caja de 48 pies suma 20 por ciento a los valores de la tabla, y la de 53 pies, que el documento no tabula, se va del orden de 40 a 44 m si se extrapola la misma regla. El segundo: el andén en diente de sierra cambia el juego cuando el terreno no tiene fondo. Con 4.25 m entre centros y 45 grados de ángulo, la explanada requerida baja a 16.4 m.
Conviene saber contra qué se está comparando una cotización. En el mercado mexicano se proyectan patios de 28 a 35 m y se llaman suficientes; los manuales de ingeniería piden de 36 a 45 m para caja de 53 pies. La mayoría de los patios que se construyen en México están en el límite bajo, y el chofer lo descubre en la primera maniobra de un martes a las siete de la mañana.
Cuántos andenes necesita su nave
Hay dos formas de calcularlo y solo una sirve. La floja es por metros cuadrados: un andén por cada 1,500 a 2,500 m² en almacenaje, uno por cada 800 a 1,200 m² en distribución intensiva. Sirve como primer tamiz en una hoja de cálculo y para nada más.
La buena es por camiones al día, porque un andén no atiende metros cuadrados, atiende camiones:
| Dato | De dónde sale |
|---|---|
| Camiones del día pico | Su historial de embarques, no el promedio del mes |
| Horas por camión | Tiempo total en patio: espera, reversa, papeleo y salida |
| Ventana de operación | 8 a 10 h un turno, 16 h dos turnos, 22 h tres turnos |
| Utilización | 0.7 sin citas, 0.85 con citas y disciplina de patio |
Un ejemplo: 50 camiones al día, hora y media cada uno, ventana de 10 horas y utilización de 0.8 dan 9.4, es decir 10 andenes. Los mismos 50 camiones con dos turnos y citas ordenadas que bajen el tiempo a una hora dan 4. El mismo volumen, seis andenes de diferencia, y esos seis andenes son terreno, patio y pavimento.
Vale la pena notar una discrepancia incómoda: los ratios que circulan en México son de dos a cinco veces más laxos que los de Estados Unidos, donde un centro de distribución se proyecta con un andén por cada 465 a 930 m². O las naves mexicanas están cortas de andenes, o los ratios que circulan están mal. Por eso la cuenta por camiones gana siempre.
La pendiente del patio y la altura del andén son la misma decisión
Se ven como dos temas separados y no lo son. Kelley da la equivalencia exacta: la altura efectiva del andén baja 1 cm por cada 1 por ciento de pendiente en la zona de estacionamiento, y una pista empotrada puede llegar a bajar la plataforma del camión hasta 25 cm. Es decir, la pendiente se le come el cálculo de altura si se diseñan por separado.
- Pendiente ideal en la zona de acoplamiento: 6 por ciento o menos
- Con cargas pesadas: no más de 3 a 5 por ciento
- Máximo absoluto, y solo para carga ligera: 10 por ciento
- Drenaje: la franja junto a la nave se inclina hacia afuera entre 0.5 y 1 m
Y si la pendiente pasa de 2 por ciento, el sello ya no puede ser recto: debe ser aguzado, 2.5 cm más delgado arriba por cada punto de pendiente. Un detalle de 2.5 cm que decide si la puerta cierra o silba todo el invierno.

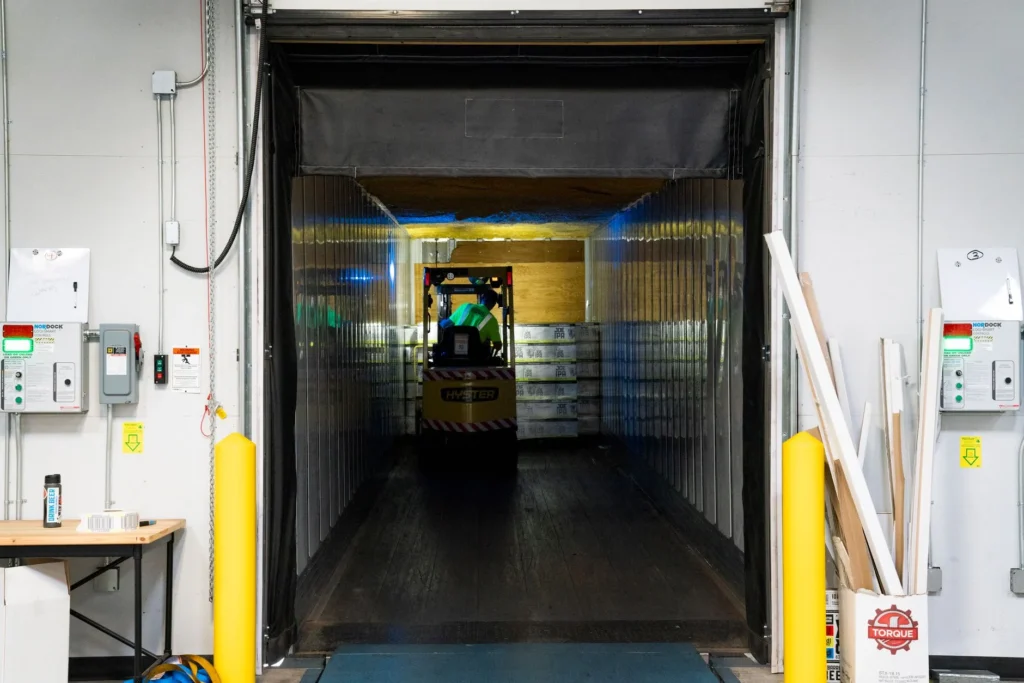

Niveladores, sellos y topes: qué pedir en la ficha técnica
El equipo del andén se especifica, no se elige por foto. Estos son los cuatro renglones que conviene traer decididos antes de cotizar.
| Elemento | Qué especificar | Criterio |
|---|---|---|
| Nivelador de foso | Rango y capacidad | Cubre hasta 45 cm arriba y abajo; hay capacidades de hasta 40 t |
| Nivelador de borde | Solo casos limitados | Su rango es de 12.5 cm; sirve con flota homogénea |
| Tope o bumper | Espesor 10 cm | Kelley prefiere 10 cm sobre 15: menos hueco entre caja y andén |
| Sello o abrigo | Proyección y ajuste | La almohadilla se proyecta 15 cm al frente del tope |
Para la capacidad del nivelador hay una regla que ahorra discusiones: peso bruto del montacargas por 1.5. Si además se atienden más de ocho camiones al día, el factor sube a 2.1, y si se juntan dos condiciones de ese tipo, a 2.55. Conviene recordar que un montacargas vacío pesa entre 170 y 210 por ciento de su capacidad de carga, y uno eléctrico carga 500 a 800 kg extra de baterías.
De los sellos hay un dato duro y varios de pasillo. El duro: una puerta de andén sin sello adecuado puede intercambiar del orden de 453 metros cúbicos de aire por minuto. Los porcentajes de ahorro energético que circulan en la industria, del 25 al 35 por ciento, no tienen un estudio público que se pueda consultar, así que aquí no se citan como si lo tuvieran.
Qué exige la ley mexicana en un andén
Tres normas aterrizan directo en el andén, y conviene citarlas con número porque casi nadie lo hace.
- NOM-001-STPS-2008, apartado 9.8: en muelles para tráileres o autotanques hay que bloquear al menos una llanta de cada lado y colocar un yaque para inmovilizar el vehículo mientras se carga
- NOM-001-STPS-2008, apartado 9.4: las áreas de carga y descarga deben estar delimitadas o señalizadas
- NOM-001-STPS-2008, apartado 7.6.1: en rampas vehiculares el ancho es el del vehículo más grande más 60 cm, y la altura libre es la del vehículo más alto más 30 cm
- NOM-006-STPS-2023, apartado 8.5.2: se deben usar barreras de protección o topes en plataformas y muelles
El texto completo de la primera está en el PDF oficial de la STPS. Un apunte que vale un pleito en una auditoría: la NOM-006 vigente es la de 2023, no la de 2014 que todavía se cita en medio internet.
La cuarta norma no habla del andén pero define el vehículo que va a llegar. La NOM-012-SCT-2-2017 fija 2.60 m de ancho máximo, 4.25 m de altura máxima y reconoce expresamente el semirremolque de 53 pies con 16.16 m de largo. Esos tres números son los que debe aguantar su tejabán, su puerta y su radio de giro.
La cifra del 25 por ciento que va a encontrar en todas partes
Buscando sobre seguridad en andenes aparece una y otra vez que el 25 por ciento de los accidentes industriales ocurre ahí, atribuido a la OSHA. No está en ninguna publicación de la OSHA que se pueda localizar. Lo que sí está documentado, de un conteo de muertes por montacargas entre 1980 y 1994, es que 39 de 1,021 fueron caídas desde rampa o andén, y 23 de ellas específicamente en andén de carga.
Menos espectacular y más útil: los cuatro accidentes con nombre propio del andén, documentados por Rite-Hite, que son el desplazamiento progresivo del remolque, la salida anticipada del chofer, el colapso del tren de aterrizaje y el levantamiento de la caja por el peso del montacargas. Los cuatro se previenen con diseño y anclaje, no con un letrero.
Qué se puede corregir después y qué no
Esta es la parte que a un proveedor de equipo no le toca contestar, y es la que más dinero decide.
| Decisión | Después de construida la nave |
|---|---|
| Altura del andén | Se corrige con nivelador o mesa hidráulica, con costo |
| Nivelador, sellos, topes y semáforos | Se cambian o se agregan cuando quiera |
| Separación entre centros | Se cambia solo abriendo muro y losa: obra mayor |
| Profundidad del patio | No se corrige. El terreno ya no da más |
| Pavimento del patio | Se rehace, y cuesta como hacerlo dos veces |
| Número de andenes | Se amplía solo si el frente y el patio lo previeron |
Errores que se pagan durante toda la vida de la nave
Cinco que se repiten en naves que por lo demás están bien construidas.
- Patio corto. Es el error número uno del tema y el único sin arreglo: cuando el pavimento ya está colado, la maniobra que no cabe no va a caber nunca
- Altura elegida por costumbre, sin censar la flota real, lo que deja al nivelador trabajando siempre en su extremo
- Pavimento subdimensionado. El tren de aterrizaje de una caja sin tractor apoya dos cargas puntuales de unas 12 toneladas separadas 1.8 m, y esa franja necesita concreto aunque el resto del patio sea asfalto
- Patio sin pendiente hacia el drenaje, que se encharca en la primera tormenta y se vuelve resbaloso justo donde camina la gente
- Tráfico cruzado de montacargas por detrás de los andenes, que exige un pasillo libre de al menos 4.5 m y restricciones físicas, no buena voluntad
Hay un sexto que no es de andén pero se cobra en el andén: proyectar el patio sin saber qué aguanta el terreno. El estudio de suelos es el que dice si ese pavimento va a soportar 40 toneladas pasando encima todos los días o se va a ahuellar en seis meses.
El andén cambia según el tipo de operación
No todas las naves quieren la misma dotación. Una de manufactura resuelve con dos a cuatro andenes sin importar su tamaño, porque el material entra y sale en ritmos largos. Una nave de distribución vive del andén, y ahí la cuenta por camiones al día manda sobre cualquier ratio.
El caso extremo es el cross dock, donde la mercancía entra por un lado y sale por el opuesto sin almacenarse. Se proyecta angosto a propósito, de 30 a 35 m entre andenes enfrentados, con andenes en los dos lados largos y una densidad muy alta de puertas. Si su operación va por ahí, conviene leer cómo se arma un centro de distribución moderno y qué distingue a una nave logística de una de almacenaje.
Y si todavía está decidiendo qué tipo de nave construir, esa decisión va antes que el andén: en tipos de naves industriales está el mapa completo.
Preguntas frecuentes sobre andenes de carga
¿Qué altura debe tener un andén de carga?
1.20 m es el estándar para semirremolque. Baje a 1.10 m si su flota es de rabones y tortones, y suba a 1.30 o 1.35 m si recibe cajas refrigeradas o contenedores. Para camionetas de 3.5 toneladas se usa mesa hidráulica en posición aparte.
¿Cuántos metros de patio necesito para una caja de 53 pies?
Entre 36 y 44 m desde la cara del andén, según la separación entre centros. Con andenes a 4.0 m, los manuales piden 35.5 m para contenedor de 40 pies, y la caja de 53 pies suma alrededor del 20 por ciento.
¿Cuántos andenes necesita una nave industrial?
Depende de camiones al día, no de metros cuadrados. La cuenta es camiones del día pico por horas que pasa cada camión en patio, dividido entre la ventana de operación por la utilización, de 0.7 a 0.85.
¿Cada cuánto se colocan los andenes?
Mínimo 3.5 m entre centros. Si las cajas traen puertas batientes, que es lo normal en México, el mínimo sube a 4.0 m y las naves nuevas se van a 4.2 m o más.
¿Sirve el andén en diente de sierra?
Sirve cuando el terreno no tiene fondo. Con 4.25 m entre centros y 45 grados, la explanada necesaria baja de unos 35 m a 16.4 m. Se paga con frente de nave y con maniobra en un solo sentido.
¿Qué pide la ley mexicana en un andén?
La NOM-001-STPS-2008 obliga a bloquear llantas y colocar yaque en muelles para tráileres, y a delimitar las áreas de carga y descarga. La NOM-006-STPS-2023 pide barreras o topes en plataformas y muelles.
El andén se decide en el plano, no en la obra
Si de todo esto se queda con un solo número, que sea el del patio: es el único que no tiene segunda oportunidad. La altura se ajusta, el equipo se cambia, las puertas se amplían. El fondo del patio es terreno, y el terreno ya se compró.
