Las partes de una nave industrial son siete: cimentación, piso industrial, estructura principal, cubierta, muros o cerramientos, andenes y accesos, e instalaciones. Las tres primeras sostienen la operación y son las más caras de corregir después de construidas; las otras cuatro se pueden mejorar con la nave en uso.
En ANDEN llevamos más de 25 años construyendo naves industriales en México, con más de 150 proyectos entregados y más de 3 millones de metros cuadrados construidos. Todos tuvieron las mismas siete partes. Lo que cambió en cada uno fue cuál se podía ajustar al presupuesto y cuál no.
Las partes de una nave industrial en una tabla
| Parte | Qué hace | Materiales comunes | Si se recorta de más |
|---|---|---|---|
| Cimentación | Transmite al terreno el peso de la estructura y de la operación | Zapatas, pilas o losa de concreto armado | Asentamientos y grietas que no se corrigen sin detener la nave |
| Piso industrial | Soporta montacargas, racks y maquinaria | Losa de concreto reforzado con juntas y endurecedor | Fisuras, desniveles y racks fuera de plomo |
| Estructura principal | Define el claro libre y la altura útil | Columnas y marcos de acero, o columnas y trabes de concreto | Menos altura útil y columnas donde estorban |
| Cubierta | Protege del clima y controla calor y luz | Lámina, panel aislante y tragaluces | Calor interior, goteras y más gasto de energía |
| Muros y cerramientos | Cierran, aíslan y dan seguridad | Tilt-up, block, lámina o panel | Filtraciones, daños por golpes y mal aislamiento |
| Andenes y accesos | Mueven la mercancía hacia dentro y hacia fuera | Rampas niveladoras, cortinas y sellos de andén | Cuellos de botella en carga y descarga |
| Instalaciones | Dan energía, agua, protección contra incendio y ventilación | Subestación, red hidráulica, rociadores y extractores | Operación limitada por falta de capacidad |
La tabla dice qué es cada parte. El resto del artículo dice qué decide cada una, que es lo que conviene saber antes de firmar un presupuesto.
¿De qué partes se compone una nave industrial?
Una nave industrial se entiende mejor en dos capas. La primera sostiene: cimentación, piso y estructura principal. La segunda envuelve y da servicio: cubierta, muros, andenes e instalaciones.
La diferencia entre las dos capas es el costo de cambiar de opinión. La segunda se puede renovar cada tantos años con la nave funcionando. La primera, en la práctica, solo se corrige con demolición de por medio.
Por eso el orden de las decisiones importa tanto como las decisiones mismas: primero la capa que sostiene, calculada para la operación que viene, y después la que envuelve.

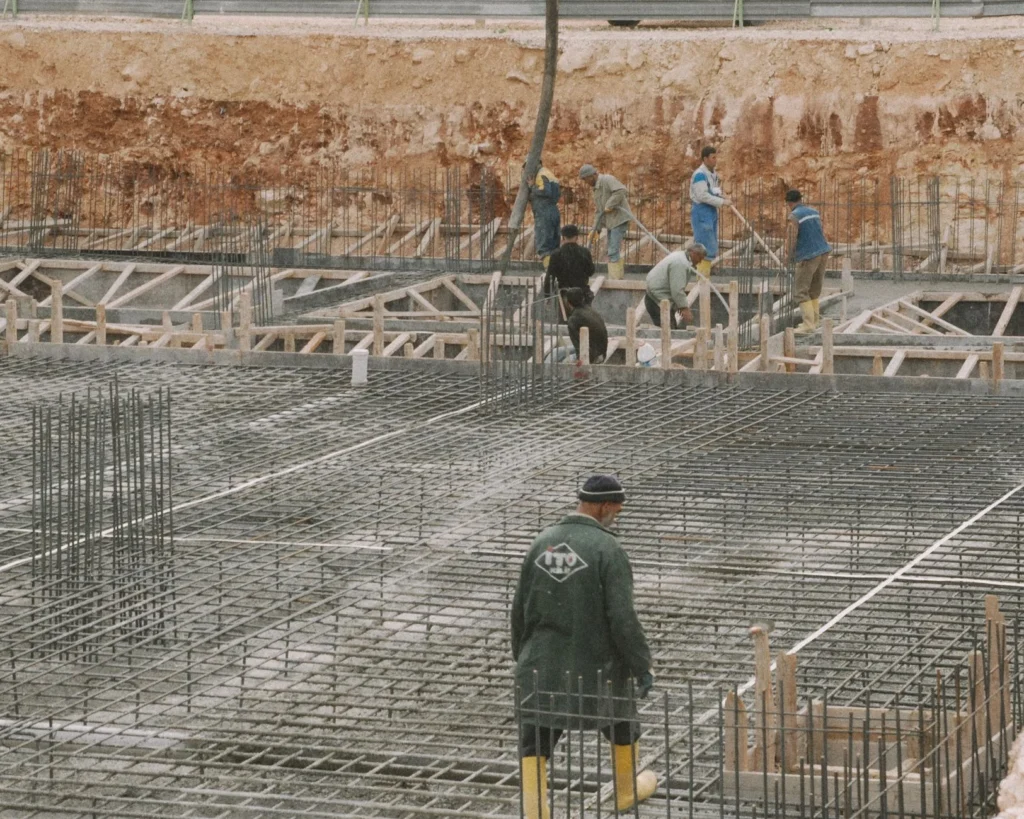

Cimentación: la parte que nadie ve y todos pagan
La cimentación transmite al terreno las cargas de la estructura, de la cubierta y de todo lo que pase dentro de la nave. Su tipo lo decide el estudio de mecánica de suelos, no el presupuesto.
Las soluciones más comunes son las zapatas aisladas bajo cada columna, las zapatas corridas bajo los muros, las pilas o pilotes cuando el suelo firme está profundo, y la losa de cimentación en terrenos de baja capacidad.
Es también la única partida que se entierra el mismo mes que se paga, y por eso es la tentación favorita a la hora de recortar. Una cimentación subdimensionada no avisa el día de la inauguración; avisa con grietas cuando la nave ya está llena. El detalle de cómo se calcula está en cimentación industrial.
Piso industrial: estructura, no acabado
El piso de una nave es un elemento estructural. Carga montacargas, patas de racks y maquinaria, y lo hace todos los días durante décadas.
Lo que define un buen piso industrial no es cómo se ve, sino cuatro cosas: el espesor y el refuerzo de la losa, la ubicación de las juntas, la planicidad y el endurecedor superficial que resiste el desgaste del tráfico.
La planicidad importa más de lo que parece. En racks altos, un desnivel pequeño en la base se convierte en uno grande arriba, y un rack fuera de plomo es un problema de seguridad, no estético. Un piso que se ve impecable el día de la entrega no demuestra nada; el que cuenta es el del tercer año de montacargas.
Estructura principal: columnas, marcos y largueros
La estructura principal define dos números que acompañan a la nave toda su vida: el claro libre, que es la distancia entre columnas, y la altura libre, que es el espacio útil bajo la estructura.
Columnas
Reciben las cargas de la cubierta y las bajan a la cimentación. Pueden ser de acero o de concreto. Su separación se decide por la operación: dónde van los pasillos, las líneas de producción y los racks.

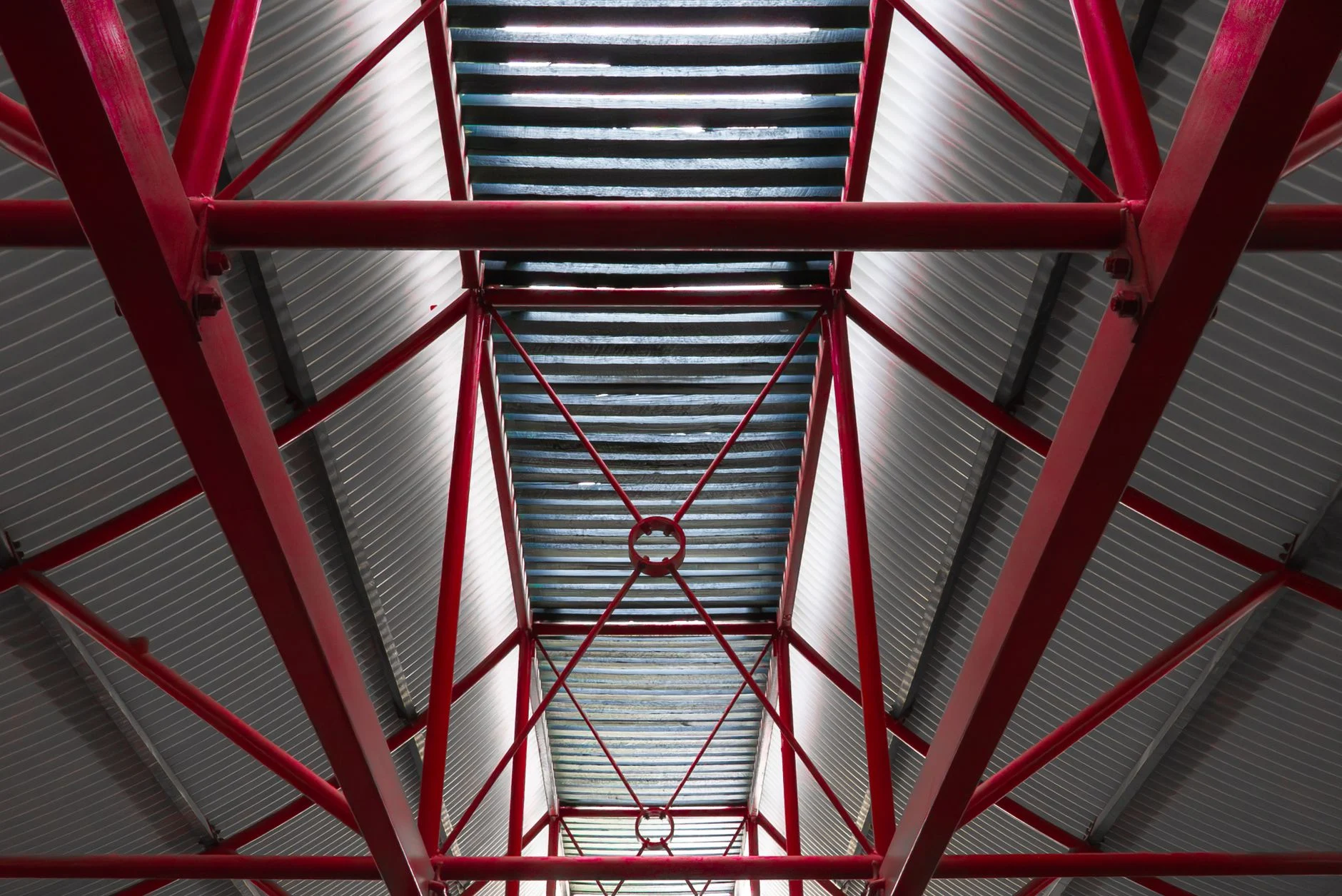

Marcos rígidos y armaduras
Son los elementos que cruzan el claro de columna a columna. El marco rígido usa perfiles de alma llena y funciona bien en claros medianos; la armadura, formada por elementos triangulados, resuelve claros más grandes con menos peso.
La mayoría de las naves en México usan acero por esta razón. Lo desarrollamos en ventajas de construir una nave industrial de acero, y es la base de nuestro servicio de estructuras metálicas para naves industriales.

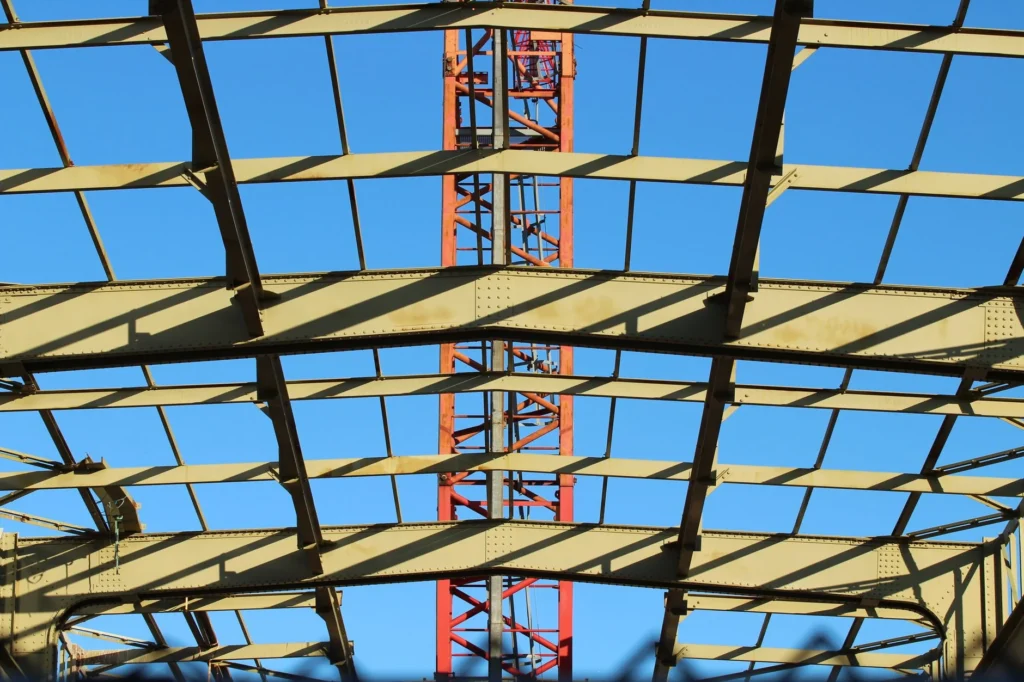

Largueros y contravientos
Los largueros, también llamados polines, corren entre marco y marco y sostienen la lámina o el panel de cubierta y de muros. Los contravientos son las diagonales que rigidizan la estructura contra viento y sismo.
Los largueros no salen en ninguna foto de inauguración y sostienen todo lo que sí sale. Su cálculo forma parte del cálculo estructural de la nave, y ahí se define también si la cubierta podrá recibir después paneles solares o equipos colgados.
Cubierta: lámina, panel y luz natural
La cubierta protege del clima, pero su trabajo real es controlar la temperatura y la luz dentro de la nave.
- Lámina sencilla. La opción más económica. Funciona en almacenes donde el calor no afecta ni a las personas ni a la mercancía.
- Panel aislante. Dos láminas con aislamiento en medio. Reduce el calor interior y el gasto en ventilación o aire acondicionado.

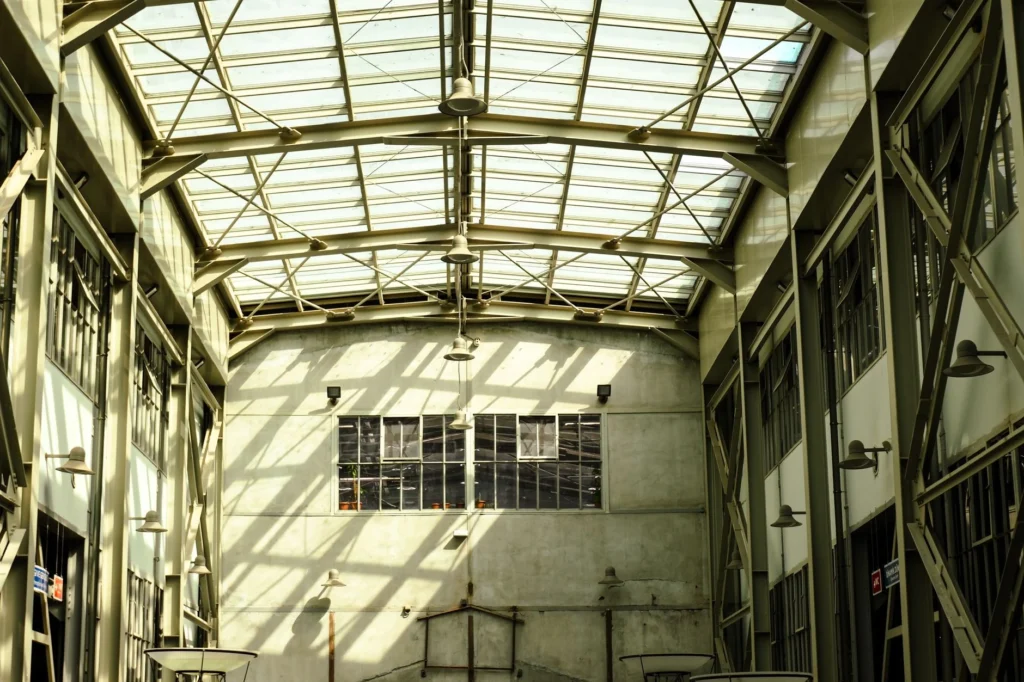

- Tragaluces. Láminas translúcidas que meten luz natural y bajan el consumo de iluminación durante el día.
- Canalones y bajadas pluviales. Parte de la cubierta aunque se olviden: una nave grande junta mucha agua en un aguacero.
En buena parte del país, la cubierta decide si la nave funciona como edificio o como comal. Se resuelve en el proyecto, no después con ventiladores. Los sistemas de cubierta, la pendiente que pide cada uno y su costo por metro cuadrado están en techo de nave industrial.

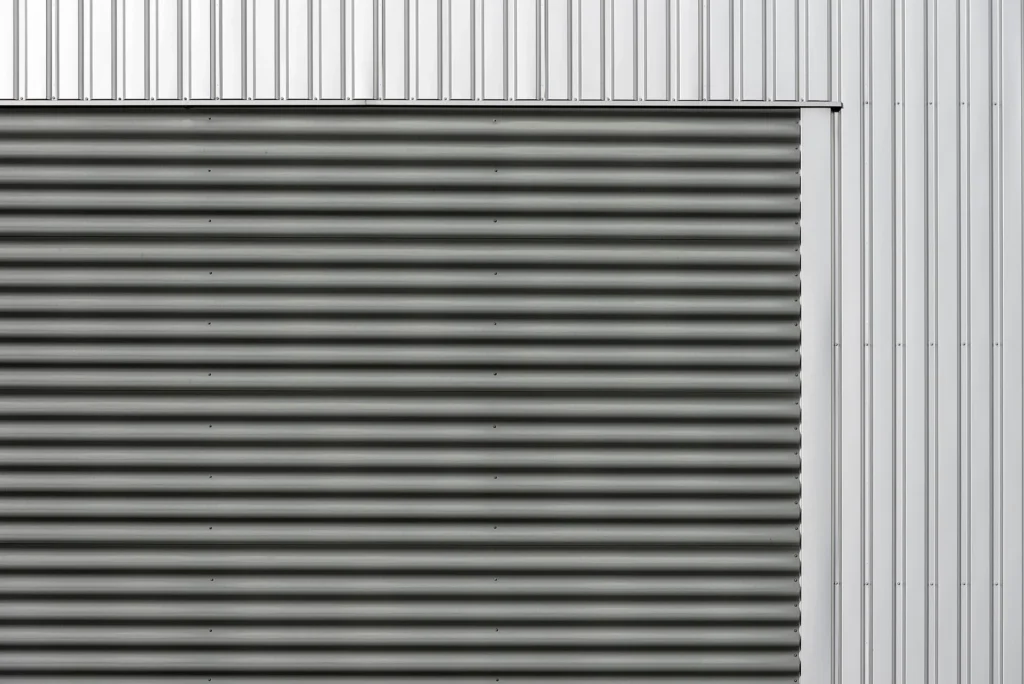

Muros y cerramientos: tilt-up, block, lámina o panel
Los muros cierran la nave, la aíslan y le dan seguridad. Hay cuatro sistemas comunes, y muchas naves combinan dos.
- Tilt-up. Muros de concreto colados en la obra e izados con grúa. Resistentes, seguros y competitivos en naves grandes. Es la base de nuestro servicio de construcción de naves tilt-up.
- Block. Económico y conocido por cualquier cuadrilla, aunque más lento de levantar en superficies grandes.
- Lámina. Rápida y ligera. Se usa sobre todo en la parte alta del muro.
- Panel aislante. Igual que en cubierta: mejor desempeño térmico a mayor costo inicial.
La combinación más frecuente es concreto o block en la parte baja y lámina arriba. Tiene lógica: la parte baja recibe los golpes del montacargas; la de arriba, solo el clima.

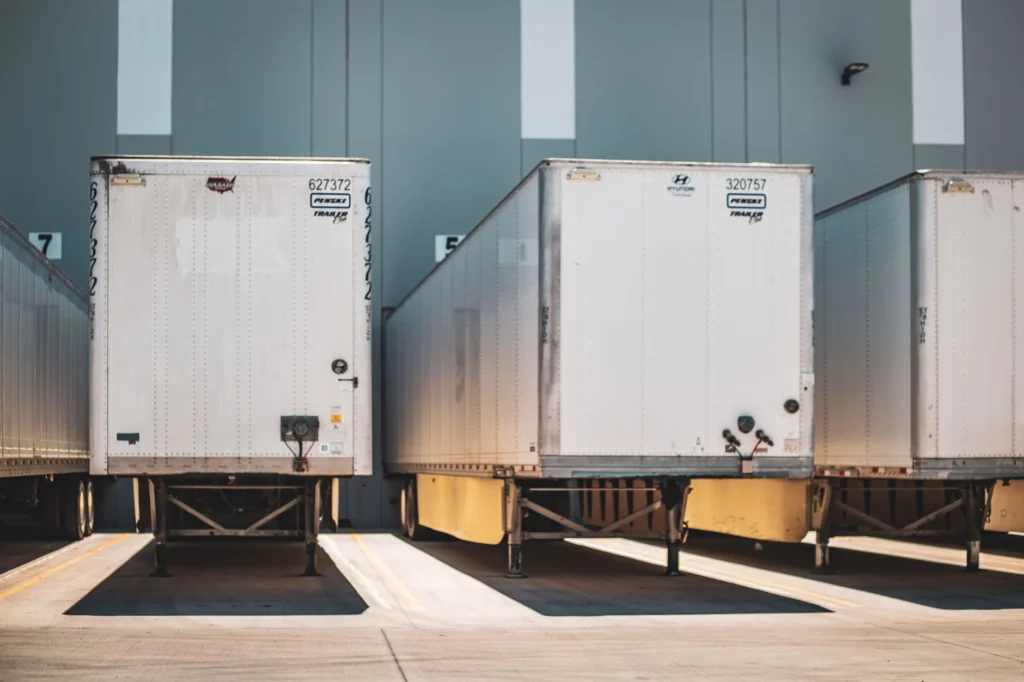

Andenes, puertas y accesos
Los andenes son el punto donde la nave se conecta con los camiones, y su número define la capacidad de carga y descarga tanto como los metros cuadrados definen la capacidad de almacenaje.
Un andén completo incluye la rampa niveladora, que iguala la altura del camión con el piso; la cortina o puerta; y el sello o abrigo, que protege del clima durante la maniobra. A eso se suman las puertas peatonales, las salidas de emergencia y el patio de maniobras.
Un andén de menos no se nota en el plano. Se nota en la fila de tráileres esperando en la calle.
Instalaciones: eléctrica, hidráulica, contra incendio y ventilación
Las instalaciones son lo que convierte un edificio vacío en un lugar donde se puede operar.
- Eléctrica. Subestación, tableros e iluminación, dimensionados para la maquinaria que va a llegar.
- Hidráulica y sanitaria. Agua para proceso, servicios y sanitarios del personal.
- Contra incendio. Rociadores, hidrantes y detección, según el uso de la nave y lo que almacena.
- Ventilación. Extractores y entradas de aire para renovar el ambiente interior.
Todas se rigen por normas específicas, que resumimos en normas que debe cumplir una nave industrial en México. La capacidad eléctrica, en particular, es la parte que más empresas descubren cuando la maquinaria ya viene en camino.
Medidas y dimensiones de una nave industrial
No existe una medida estándar de nave industrial. Hay naves de última milla de algunos cientos de metros cuadrados y centros de distribución de decenas de miles. Lo que sí existe es un grupo de dimensiones que conviene definir siempre:
- Superficie construida, en metros cuadrados.
- Claro libre entre columnas.
- Altura libre bajo la estructura.
- Número de andenes y tamaño del patio de maniobras.
Como referencia del mercado, según el análisis de AI Real Estate, las naves Clase A en México tienen una altura libre mínima de 9 a 12 metros y claros entre columnas de 14 metros o más. Qué clase y qué tipo de nave le conviene lo explicamos en tipos de naves industriales.
Qué plano muestra cada parte
Cada parte de la nave vive en un juego de planos distinto, y saber cuál es cuál ayuda a revisar un proyecto con criterio:
- Planos arquitectónicos. Distribución, fachadas, accesos y andenes.
- Planos estructurales. Cimentación, columnas, marcos, largueros y contravientos.
- Planos de instalaciones. Eléctrica, hidráulica, sanitaria y contra incendio.
El plano estructural es el que responde las preguntas de la primera capa, la que no se puede corregir después. Qué debe incluir cada juego lo detallamos en todo sobre los planos de una nave industrial.
Lo que vemos en obra
Hay tres decisiones que se repiten proyecto tras proyecto, y las tres tienen que ver con qué parte absorbe el recorte.
Se recorta lo enterrado para ganar en lo visible. Una fachada vistosa con un piso justo es la combinación que más se arrepiente. La fachada se puede renovar en un fin de semana; el piso, no.
Las instalaciones se calculan para la operación de hoy. La nave se entrega a la medida del primer año, y en el tercero la subestación ya no alcanza. Dejar espacio y preparación para crecer cuesta poco en el proyecto y mucho después.
La cubierta se calcula sin pensar en lo que va a cargar. Paneles solares, extractores o equipos colgados necesitan una estructura calculada para ese peso desde el principio. Agregarlos a una cubierta que no los contempló obliga a reforzar con la nave en operación.
Las tres se resuelven en la mesa de ingeniería estructural, antes de que llegue el primer camión de concreto. Y si la nave ya existe, el punto de partida es un diagnóstico de mantenimiento de naves industriales.
Preguntas frecuentes
¿Cuáles son las partes principales de una nave industrial?
Cimentación, piso industrial, estructura principal, cubierta, muros o cerramientos, andenes y accesos, e instalaciones. Las tres primeras sostienen la nave y las otras cuatro la envuelven y le dan servicio.
¿Qué son los largueros en una nave industrial?
Son los perfiles, también llamados polines, que corren entre los marcos de la estructura y sostienen la lámina o el panel de la cubierta y de los muros. Se calculan junto con el resto de la estructura.
¿Qué diferencia hay entre un marco rígido y una armadura?
El marco rígido usa perfiles de alma llena y conviene en claros medianos. La armadura está formada por elementos triangulados y resuelve claros más grandes con menos peso de acero.
¿Qué altura debe tener una nave industrial?
Depende de la operación. Un almacén con racks altos necesita más altura libre que un taller. Como referencia, las naves Clase A en México tienen entre 9 y 12 metros de altura libre.
¿Qué parte de una nave industrial es la más cara?
La cimentación, el piso y la estructura principal concentran normalmente la mayor parte de la inversión, aunque el reparto exacto depende del proyecto. El desglose está en cuánto cuesta construir una nave industrial en México.
¿Se pueden cambiar las partes de una nave ya construida?
La cubierta, los muros, los andenes y las instalaciones sí se pueden renovar con la nave en uso. La cimentación, el piso y la estructura principal son mucho más difíciles de modificar, por eso conviene decidirlos bien desde el proyecto.
El siguiente paso
Conocer las partes de una nave sirve para una cosa: saber dónde se puede ajustar el presupuesto sin comprometer la operación. Si va a construir, la conversación empieza en construcción llave en mano, con un solo responsable de la cimentación a la entrega.
