El piso de una nave industrial es estructura, no acabado. Se diseña con cuatro números: el espesor de la losa, el módulo de ruptura del concreto, la planicidad y la separación entre juntas. Los cuatro dependen de la carga puntual que va a recibir, no de los metros cuadrados que mide la nave.
En ANDEN llevamos más de 25 años construyendo naves industriales en México, con más de 150 proyectos entregados y más de 3 millones de metros cuadrados construidos. El piso es una de las partes de una nave industrial que más reclamaciones genera, y casi siempre por lo mismo: se cotizó por metro cuadrado y por centímetros de espesor, sin preguntar qué se iba a parar encima.
Lo que sigue son los números con los que se especifica un piso, y de dónde sale cada uno.
El espesor no lo decide el uso, lo decide la carga puntual
La pregunta correcta no es cuántos centímetros lleva un piso industrial. Es qué se apoya encima, en cuántos centímetros cuadrados y si ese punto cae a media losa o junto a una junta. Esta tabla viene de un ejemplo de diseño resuelto por EDICI Ingeniería sobre arcilla limosa, y es de los pocos cálculos publicados en español con los espesores resueltos caso por caso.
| Qué se apoya | Espesor al centro del paño | Espesor si la carga cae en junta libre |
|---|---|---|
| Mercancía estibada en piso, 3 toneladas por m² | 10 cm | – |
| Montacargas de 2.5 toneladas | 17 cm | 26.5 cm |
| Rack de 3 niveles, tarimas de 1,000 kg | 18.5 cm | 31.5 cm |
| Rack de 6 niveles, tarimas de 1,250 kg | 32.5 cm | – |
Lea con calma el segundo renglón. El mismo montacargas pide 17 cm a media losa y 26.5 cm si la rueda cae sobre una junta que no transfiere carga. No es que el montacargas pese más junto a la junta: es que una junta mal resuelta se paga con casi 10 cm de concreto extra en toda la nave.
Por eso los 15 cm que se cotizan de rutina en México no son un error ni un acierto: son un número sin pregunta previa. Para mercancía estibada sobran; para un rack de seis niveles se quedan cortos por la mitad.
El número del piso no es el f’c, es el MR
Una losa apoyada en el terreno no falla aplastada, falla doblada. Lo que gobierna su diseño es el módulo de ruptura, la resistencia a la flexión, que se abrevia MR. El f’c, que es la resistencia a la compresión, es el número que casi todo el mundo pide y es la propiedad equivocada para este caso. Todo el método de diseño de losas sobre terreno, el de ACI 360 y PCA, está escrito en términos de MR.
| Especificación comercial | MR en kg/cm² | f’c equivalente aproximado |
|---|---|---|
| MR 35 | 35 | 200 a 250 kg/cm² |
| MR 42 | 42 | 300 a 350 kg/cm² |
| MR 48 | 48 | 400 a 450 kg/cm² |
Dos cosas salen de ahí. La primera: pedir un MR-40 no es lo mismo que pedir f’c 250, pide bastante más. La segunda, y es la que sorprende a todos: más resistencia no siempre deja un mejor piso. Un concreto más rígido se contrae más y se alabea más, así que un f’c 350 pedido por si acaso puede empeorar la losa en lugar de salvarla.
Hay un criterio de fatiga que explica por qué esto importa tanto. Mientras el esfuerzo de trabajo se mantenga por debajo del 45 por ciento del MR, la losa aguanta un número ilimitado de ciclos. Arriba de ese umbral empieza a acumular daño, y cada paso de montacargas sobre una junta es un ciclo. Así es como una losa que nunca recibió un golpe fuerte termina rota en tres años.
Planicidad: los números que nadie pide y luego todos reclaman
La planicidad se mide con dos índices, FF para lo plano y FL para lo nivelado, bajo la norma de medición ASTM E1155 y con las tolerancias de ACI 117. Son los números que ningún proveedor mexicano publica y los que deciden si un montacargas de gran altura puede trabajar en esa nave.
| Tipo de operación | FF, planicidad | FL, nivelación |
|---|---|---|
| Oficina o comercio | 25 | 20 |
| Industria ligera y almacén general | 35 | 25 |
| Almacén de rack alto, pasillo angosto o VNA | 50 | 35 |
| Piso automatizado o robótica | 60 o más | 40 o más |
El motivo físico es una palanca, y está bien explicado por los especialistas en tolerancias de piso: en un montacargas de pasillo angosto, una desviación de 1.6 mm en la huella de la rueda se convierte en varios centímetros de bamboleo en la punta del mástil cuando está a 9 o 15 m de altura. El operador no siente el piso, siente la carga oscilando a quince metros.
Por eso en pasillo angosto ya no se mide FF y FL, que promedian toda la losa, sino F-min, que mide la franja exacta por donde pasa la rueda todos los días. Las operaciones VNA piden F-min 50, y las de gran altura 75 o 100. Si su proyecto va a terminar en pasillo angosto, ese dato tiene que estar en el contrato del piso, no en la junta de arranque de la operación.
Juntas: dónde se va a agrietar el piso lo decide usted

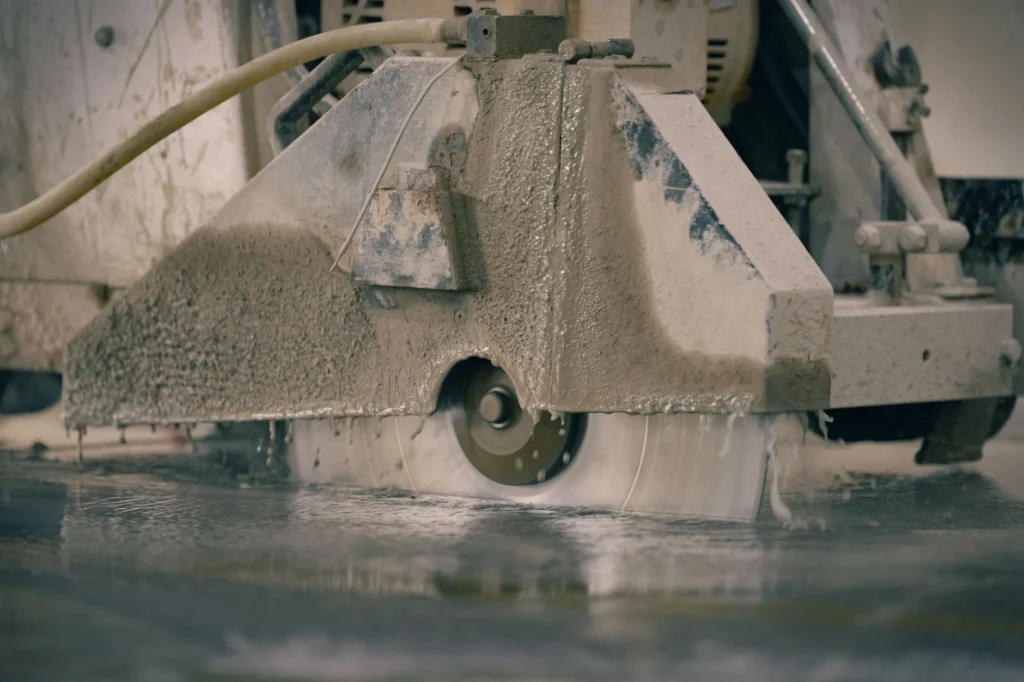

Todo piso de concreto se agrieta. La junta no evita la grieta, la cita en un lugar y en línea recta. La regla publicada por el NRMCA es clara: corte de un cuarto a un tercio del espesor, con separación de 24 a 36 veces el espesor de la losa, y un tope práctico recomendado de 4.57 m entre juntas, con paños cuadrados cuyo largo no pase de 1.5 veces el ancho.
- Losa de 15 cm: juntas cada 3.6 a 5.4 m, y manda el tope de 4.57 m
- Losa de 20 cm: la fórmula da 4.8 a 7.2 m, pero el tope práctico sigue mandando
- Corte con sierra convencional: entre 4 y 12 horas después del acabado
- Corte con sierra de corte temprano: entre 1 y 4 horas, con 25 a 38 mm de profundidad
Cortar tarde es el error que más losas arruina, porque la grieta ya eligió su camino y no era el que usted dibujó. Cortar poco profundo tiene el mismo resultado: el plano de debilidad no alcanza y la losa se parte por otro lado.
En las juntas de construcción hay que resolver la transferencia de carga con pasajuntas, redondas o de placa en diamante. El machihembrado, que es la salida barata, se despostilla por el lado cóncavo con tráfico de ruedas y no se recomienda. Ya vio el precio de omitirlo en la primera tabla: cerca del 40 por ciento más de espesor.
Si quiere menos juntas, se puede, y cuesta. Según una revisión técnica sobre pisos sin juntas, con 30 a 40 kg de fibra de acero por metro cúbico se llega a paños de 30 m; con macrofibra sintética de 3 a 5 kg por metro cúbico, a paños de 8 a 15 m. La microfibra de polipropileno, de 0.6 a 1 kg, no entra en esta conversación: sirve contra la fisura plástica de las primeras horas y no es refuerzo estructural.
La base y el estudio de suelos: el piso empieza abajo
México no tiene una norma propia de piso industrial. La referencia oficial más cercana es la normativa de pavimentos de la Secretaría de Infraestructura, Comunicaciones y Transportes, que para la base bajo concreto hidráulico pide un valor de soporte CBR mínimo de 80 por ciento y un grado de compactación mínimo del 100 por ciento. Para la subbase, CBR de 50 por ciento.
El dato que cambia la conversación con el cliente es otro. La rigidez del terreno se mide con el módulo de reacción k, y duplicarlo reduce el esfuerzo de flexión en la losa apenas un 3 o 4 por ciento. Gastar de más en mejorar el terreno no compra espesor. Lo que sí importa es la uniformidad: lo que mata una losa no es un terreno blando, es un terreno disparejo.
De dónde sale ese k: del estudio de mecánica de suelos. No es un trámite para la carpeta, es el número que entra directo en la ecuación del espesor. Sin él, el espesor del piso es una suposición con dos decimales.
El alabeo, o por qué el borde de la losa se levanta
El alabeo es la deformación que hace que la losa se curve y despegue sus bordes de la base. El NRMCA lo explica sin rodeos: ese borde queda sin apoyo y se agrieta en cuanto pasa una carga pesada. Las causas principales son el curado pobre, el secado rápido de la superficie, las losas delgadas y las juntas muy separadas.
| Espesor de losa | Separación de juntas | Esfuerzo que consume el alabeo |
|---|---|---|
| 15 cm | 5.5 m | 21.3 kg/cm² |
| 15 cm | 4.6 m | 15.3 kg/cm² |
| 20 cm | 7.3 m | 24.6 kg/cm² |
| 20 cm | 4.6 m | 10.1 kg/cm² |
Mire el tercer renglón contra esa referencia: el alabeo se come el 85 por ciento de la capacidad a flexión de la losa antes de que pase el primer montacargas. La losa llega al día de la entrega ya cansada, y nadie lo ve porque no hay una sola grieta todavía.
El curado es la defensa más barata que existe. El mínimo publicado es de 3 días con membrana o manta húmeda, y la práctica en piso industrial pide 7 días de curado con agua. Tres días de manguera cuestan menos que un metro cuadrado de losa reparada.
Mi montacargas es de 2.5 toneladas, y eso no es lo que pisa
Las toneladas por metro cuadrado son la cifra más citada y la más engañosa del tema. Una tarima de 1,000 kg repartida en 1.2 m² da menos de una tonelada por metro cuadrado, un número tranquilizador. La misma mercancía puesta en racks concentra toda esa carga en la placa base de cada poste, que mide del orden de 175 por 90 mm.
| Lo que el cliente dice | Lo que la losa recibe |
|---|---|
| Montacargas de 2.5 toneladas | 5.3 toneladas en el eje delantero |
| Rack de 3 niveles con tarimas de 1 tonelada | 3,000 kg por poste, sobre una placa de 175 por 90 mm |
| Rack de 6 niveles con tarimas de 1.25 toneladas | 7,500 kg por poste |
| Piso de 5 toneladas por metro cuadrado | Una cifra repartida que ninguna operación real reparte |
El eje delantero de un montacargas de 2.5 toneladas pesa más del doble de lo que levanta. Cuando alguien pide un piso para montacargas de 2.5 toneladas, está pidiendo un piso para 5.3.
Ya tengo la nave y ahora quiero meter racks: ¿aguanta?
Es la pregunta más frecuente y la que menos respuestas tiene en internet. No se puede contestar de memoria, pero sí se puede acotar con cuatro revisiones.
- Espesor real de la losa, con calas o con pruebas no destructivas, no con lo que dice el plano
- MR del concreto, por extracción de corazones, para saber con qué resistencia está trabajando
- Dónde caen las placas base respecto a las juntas: una placa a 20 cm de una junta libre es el peor caso
- Estado del soporte bajo la losa, porque una oquedad convierte cualquier cálculo en adorno
Con esos cuatro datos, el cálculo dice si la configuración de rack que quiere cabe, si hay que bajar un nivel, o si conviene reforzar localmente bajo los postes en lugar de reponer la losa completa. Casi siempre hay salida, y casi siempre es más barata que la que el cliente temía.

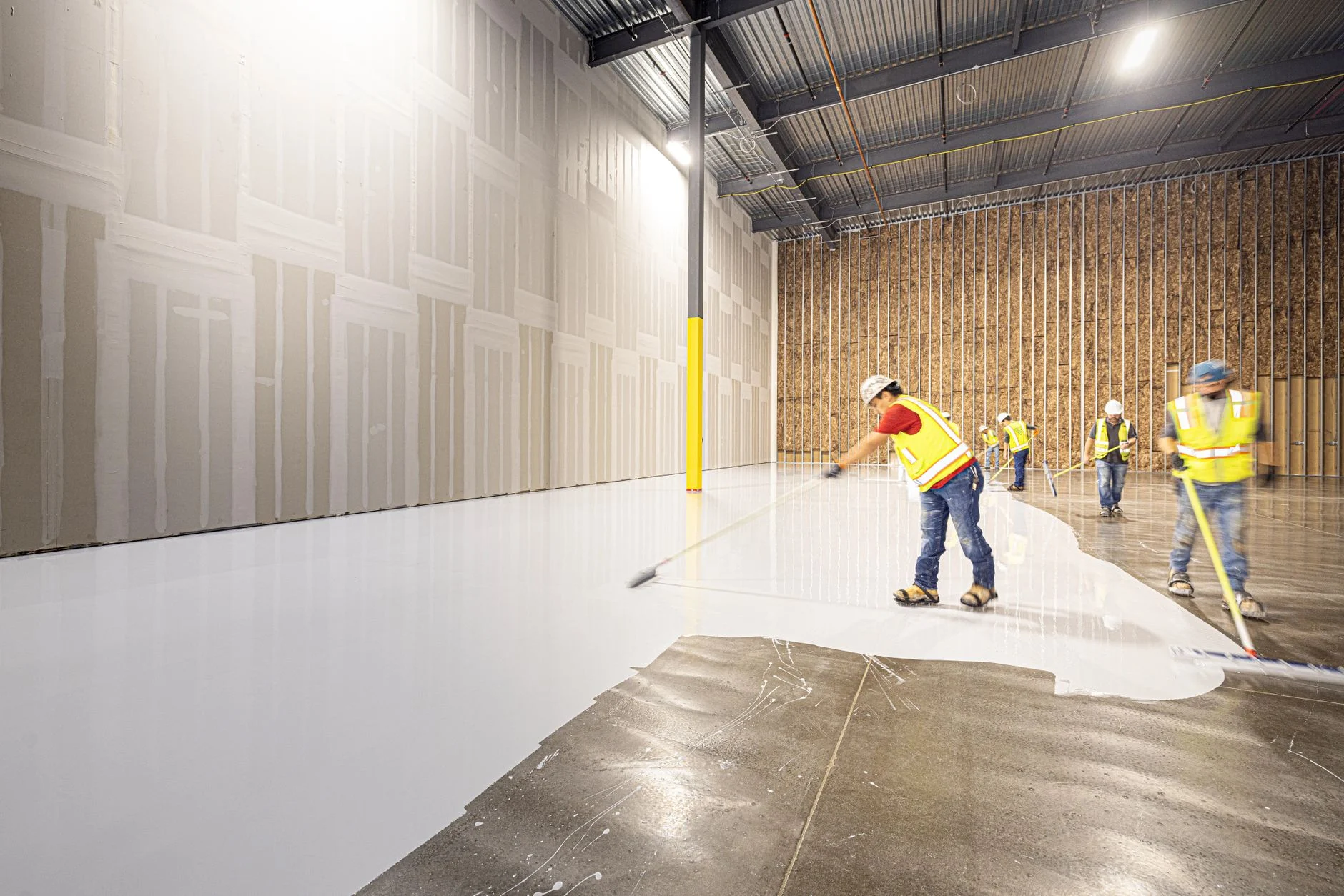

Acabados: cuál trabaja y cuál es maquillaje
El acabado no arregla una losa mal diseñada, y el más vendido es justo el que menos aporta.
| Acabado | Qué hace | Cuándo conviene |
|---|---|---|
| Pulido con llana mecánica | Cierra y densifica el concreto mismo | Siempre: ahí se gana o se pierde la planicidad |
| Endurecedor superficial | Se integra al concreto fresco y forma la coraza contra abrasión | Naves con montacargas y tránsito duro |
| Densificador de litio | Reacciona y sella la superficie | Complemento para durabilidad y limpieza |
| Epóxico | Recubrimiento de milímetros pegado encima | Resistencia química y limpieza, no capacidad estructural |
Sobre el epóxico conviene ser directo, porque es lo que más se ofrece. Es una película que no reparte carga y casi no se deforma: si la losa se mueve, se alabea o abre grieta, el epóxico se parte con ella. Si hay humedad ascendente y nadie puso barrera de vapor, se ampolla, porque es impermeable al vapor y la humedad queda atrapada debajo. Y en los bordes de junta, bajo rueda dura de montacargas, se despostilla. Para abrasión, el camino es el endurecedor integrado al concreto fresco.
Qué debe decir la especificación del piso
Si su proyecto solo dice piso de concreto de 15 cm, no tiene especificación, tiene una intención. La guía de construcción de pisos ACI 302.1R lista lo que el diseñador está obligado a definir. Esta es la versión corta para revisar una cotización.
- Carga de diseño: por poste de rack, por eje de montacargas y por mercancía estibada
- MR del concreto, no solo el f’c
- Espesor de losa, con la condición de borde ya resuelta
- FF y FL exigidos, o F-min si va a haber pasillo angosto
- Modulación de juntas, tipo de junta y transferencia de carga
- Base: material, espesor, CBR y grado de compactación
- Refuerzo: tipo y dosificación en kilos por metro cúbico
- Acabado, curado y tiempo mínimo antes de dar tránsito
Son ocho renglones. Una cotización que los traiga se puede comparar contra otra; una que no, solo se puede comparar por precio, que es exactamente el motivo por el que tantos pisos se eligen mal.
Preguntas frecuentes sobre el piso industrial
¿Qué espesor debe tener un piso industrial?
Depende de la carga puntual y de si cae junto a una junta. Para mercancía estibada pueden bastar 10 cm; un montacargas de 2.5 toneladas pide del orden de 17 cm al centro del paño, y un rack de seis niveles con tarimas pesadas llega a 32 cm. Los 15 cm de catálogo no cubren los dos extremos.
¿Qué resistencia debe tener el concreto de un piso industrial?
La que importa es el módulo de ruptura, el MR, porque la losa trabaja a flexión. En el mercado mexicano se especifica como MR-35, MR-42 o MR-45. Pedir más resistencia de la necesaria no mejora el piso: aumenta la contracción y el alabeo.
¿Por qué se agrieta un piso de concreto?
Porque todo concreto se contrae al secar. Las causas que lo vuelven un problema son juntas mal hechas o ausentes, soporte disparejo bajo la losa, exceso de agua en la mezcla y curado deficiente.
¿Cada cuánto van las juntas?
Entre 24 y 36 veces el espesor de la losa, con un tope práctico de 4.57 m y paños lo más cuadrados posible. Con fibra de acero a 30 o 40 kg por metro cúbico se pueden abrir paños de hasta 30 m.
¿Sirve el piso epóxico para una nave con montacargas?
Sirve para resistencia química y limpieza, no para capacidad estructural. Es un recubrimiento delgado que se parte si la losa se mueve y se ampolla si hay humedad ascendente. Para abrasión conviene endurecedor integrado al concreto fresco.
¿Necesito estudio de mecánica de suelos para el piso?
Sí. De ahí sale el módulo de reacción del terreno, que entra directo en el cálculo del espesor, y la verificación de que el soporte será uniforme, que es lo que realmente protege la losa.
El piso es la parte que se usa todos los días
Una cubierta mal resuelta se nota cuando llueve. Un piso mal resuelto se nota cada vez que un montacargas cruza una junta, y eso pasa cientos de veces al día durante veinte años. Es la parte de la nave que más se toca y la que menos se especifica.
En ANDEN el piso se diseña con la carga real del cliente sobre la mesa: qué racks, cuántos niveles, qué montacargas y por dónde van a pasar. Si va a recibir tráileres, además se revisa junto con el diseño de los andenes y el patio de maniobras, que es donde el pavimento recibe las cargas más altas. Puede ver cómo trabajamos en construcción llave en mano o en ingeniería estructural, y revisar los tipos de naves industriales si todavía está definiendo el proyecto.
