Los sistemas contra incendios de una nave industrial son seis: detección y alarma, extintores portátiles, red de hidrantes con gabinetes de manguera, rociadores automáticos de techo, rociadores dentro de la estantería y sistemas especiales de espuma, agente limpio o dióxido de carbono. Cuál le toca a su nave no lo decide el catálogo del proveedor: lo deciden la superficie construida, lo que se va a almacenar y a qué altura.
En ANDEN llevamos más de 25 años construyendo naves industriales en México, con más de 150 proyectos entregados y más de 3 millones de metros cuadrados construidos. El sistema contra incendio es parte de las instalaciones, una de las partes de una nave industrial, y es la única que puede obligarlo a levantar el piso, cambiar la pendiente del techo o reubicar la cisterna si se deja para el final.
Casi todo lo que se encuentra sobre el tema lo escriben instaladores, y la mitad viene de España, con normativa que aquí no aplica. Esto está escrito desde el lado del proyecto y con la norma mexicana citada con número de apartado.
Primero: en qué grado de riesgo cae su nave
Todo arranca con una clasificación, y la mayoría de las naves se lleva una sorpresa. La NOM-002-STPS-2010 clasifica el riesgo de incendio con la tabla de su Apéndice A, y basta cruzar un solo renglón para quedar en riesgo alto.
| Concepto | Riesgo ordinario | Riesgo alto |
|---|---|---|
| Superficie construida | Menos de 3,000 m² | 3,000 m² o más |
| Gases inflamables | Menos de 3,000 litros | 3,000 litros o más |
| Líquidos inflamables | Menos de 1,400 litros | 1,400 litros o más |
| Líquidos combustibles | Menos de 2,000 litros | 2,000 litros o más |
| Sólidos combustibles, mobiliario incluido | Menos de 15,000 kg | 15,000 kg o más |
| Materiales pirofóricos y explosivos | No aplica | Cualquier cantidad |
Lea el primer renglón otra vez. Una nave de 3,000 m² o más es de riesgo alto por su tamaño, aunque dentro solo guarde cajas vacías. Es decir que prácticamente cualquier nave de tamaño comercial en México nace obligada a tener sistema fijo contra incendio. Ningún proveedor empieza por ahí, y es el dato que decide el presupuesto.
Qué obliga la norma según ese riesgo
El apartado 5.10 es el que manda: en riesgo ordinario se piden medios de detección y equipos contra incendio; en riesgo alto, además, sistemas fijos de protección y alarmas. Y el resto de la norma se mueve con esa misma palanca.
| Obligación | Riesgo ordinario | Riesgo alto |
|---|---|---|
| Sistema fijo contra incendio y alarma | No obligatorio | Obligatorio, apartado 5.10 |
| Extintores | 1 por cada 300 m² o fracción | 1 por cada 200 m² o fracción |
| Brigada contra incendio | No obligatoria | Obligatoria, apartado 5.6 |
| Simulacros al año | 1 | 2 |
| Verificación documental | Según el caso | Acta de la STPS, dictamen de unidad acreditada o acta de protección civil |
Tres detalles que se cobran caro en obra. El recorrido máximo hasta un extintor es de 23 m para fuego común y baja a 10 o 15 m para líquidos inflamables. La distancia desde el punto más alejado hasta una ruta de evacuación no puede pasar de 40 m, lo que condiciona dónde van las puertas de una nave grande. Y los extintores se montan a no más de 1.50 m del piso a su parte más alta.
Hay una compensación que vale la pena conocer: según el mismo apartado 7.17, las áreas protegidas con un sistema automático de supresión pueden tener la mitad de los extintores exigidos. Diseñar completo sale más barato que diseñar por partes, y aquí está por escrito. Puede revisar el texto íntegro en el PDF oficial de la norma.
Los tipos de sistema y qué le exige cada uno al edificio
Esta es la tabla que falta en todas las páginas del tema. No qué hace cada sistema, que es lo fácil, sino qué le pide al proyecto de la nave.
| Sistema | Qué hace | Qué exige del proyecto |
|---|---|---|
| Detección y alarma | Detecta humo, calor o llama y avisa. No apaga | Canalización en estructura, tablero y supervisión del cuarto de bombas y de las válvulas |
| Extintores portátiles | Primera respuesta humana al fuego incipiente | Señalización, gabinetes y recorridos máximos que condicionan el layout |

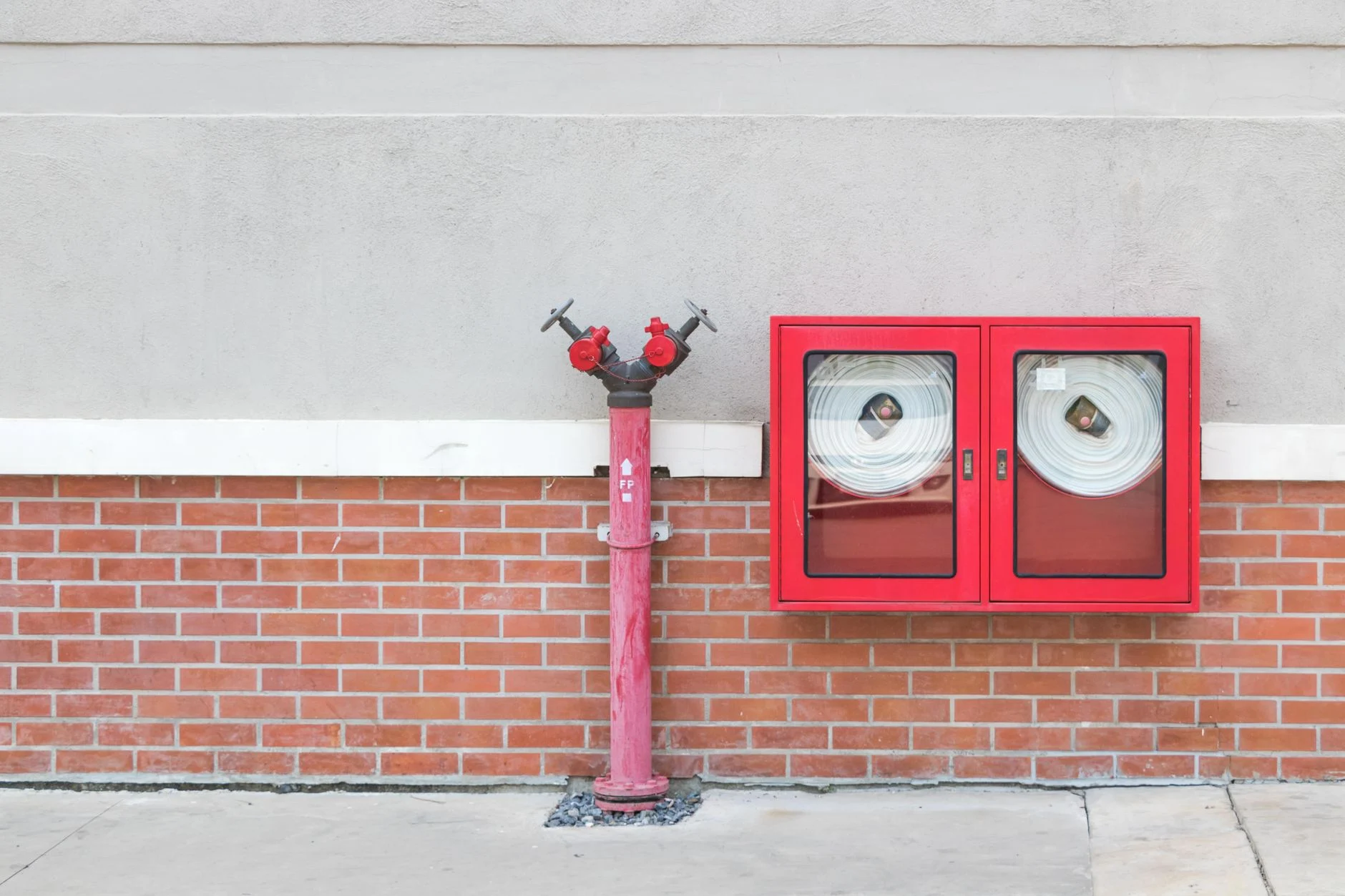

| Red de hidrantes y gabinetes | Combate manual sostenido de un fuego ya declarado | Cisterna exclusiva, cuarto de bombas, red en anillo y toma siamesa conectada a la red |
| Rociadores de techo | Control automático, se activan uno a uno por calor | Cálculo hidráulico, soportería colgada de la estructura y cisterna dimensionada |
| ESFR | Suprime el fuego desde el techo en almacenamiento alto | Pendiente de techo, altura libre, tubería húmeda y mucha más agua y presión |
| Rociadores en estantería | Ataca el fuego dentro del rack, donde el agua de techo no llega | Tubería integrada al rack, válvulas y drenajes independientes del sistema de techo |
| Espuma | Líquidos inflamables: sofoca y enfría | Tanque de concentrado y proporcionador, más agua adicional a la del sistema principal |
| Agente limpio o CO2 | Protege donde el agua destruiría el bien | Un recinto hermético con compuertas de sobrepresión, prealarma y aborto de descarga |

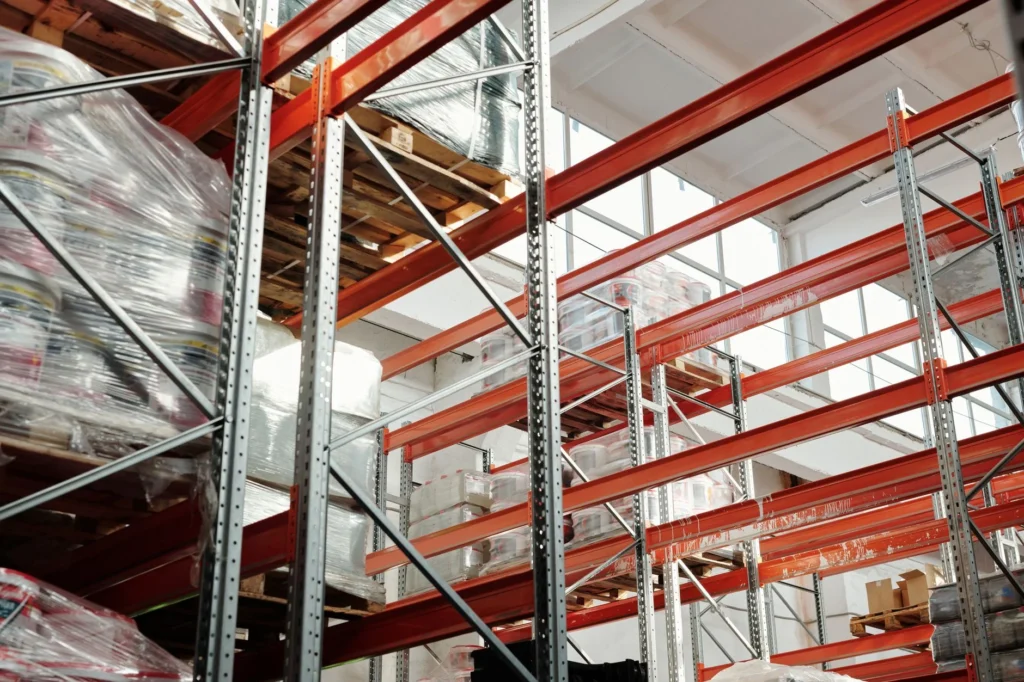

Lo que almacena decide el sistema, y la altura decide el resto
Aquí está el corazón del tema y es justo lo que no cubre ninguna página en español. Las normas clasifican la mercancía en cuatro clases y tres grupos de plásticos, y el diseño se hace por el producto más severo que exista en el área, no por el promedio.
| Qué se almacena | Altura a partir de la cual cambian los requisitos |
|---|---|
| Mercancía clase 1 a 3: cartón, metal, producto no combustible en tarima | 3.0 m de estiba |
| Mercancía clase 4 y plásticos de grupo A | 1.5 m de estiba |
| Pilas de almacenamiento en ocupación de riesgo ordinario | 2.4 m como tope |
| Almacenamiento misceláneo | 3.65 m como tope |
La consecuencia práctica es brutal: la misma nave, con el mismo rack, cambia de sistema si el inquilino pasa de guardar cartón a guardar producto plastificado. Puede duplicar la demanda de agua sin mover un solo muro. Un ingeniero especializado en protección de almacenes lo resume bien: primero se identifica qué clase de producto es y cómo se almacena, y después se diseña.
Hay además un límite físico que conviene tener en mente: los rociadores de techo se instalan en edificios de hasta unos 13.5 m de altura, porque arriba de eso la energía de los gases calientes impide que las gotas bajen hasta el fuego. Pasada esa altura, la conversación es otra.
ESFR o rociadores en el rack: eso es arquitectura, no compras
Las dos salidas para un almacén alto compiten entre sí, y las dos se deciden en el anteproyecto.
- ESFR deja los racks libres de tubería, que operativamente es una ventaja enorme, pero exige tubería húmeda, pendiente de techo no mayor a 16.7 por ciento, al menos 914 mm libres entre el deflector y el tope de la estiba, separación máxima de 3.7 m entre rociadores y un factor K alto, lo que se traduce en cisterna y bomba más grandes
- Los rociadores en estantería bajan la demanda del techo, pero van integrados al rack, piden válvulas de control y drenajes independientes, y un solo sistema no puede cubrir más de 3,716 m² de piso ocupado por estanterías
Los números salen de la norma mexicana de rociadores, la NMX-S-066-SCFI-2015 que publica la Secretaría de Economía, que es la traducción de los puntos aplicables de la NFPA 13. Note lo que implica el renglón de la pendiente: si el techo de su nave se dibujó con una pendiente mayor, el ESFR deja de ser una opción y no hay proveedor que lo arregle después.
El agua: cisterna, bomba y presión
El sistema contra incendio es, en el fondo, una obra hidráulica con lugar propio en el terreno. Estos son los números con los que se dimensiona, tomados de dos reglamentos municipales mexicanos que sí los publican.
| Concepto | Valor | De dónde sale |
|---|---|---|
| Dotación de agua por superficie | 5 litros por m² construido | Norma técnica de Hermosillo |
| Cisterna mínima | 20 m³ | Norma técnica de Hermosillo |
| Autonomía en riesgo medio | 60 a 90 minutos | Norma técnica de Hermosillo |
| Autonomía en riesgo alto | 90 a 120 minutos | Norma técnica de Hermosillo |
| Presión de descarga de la bomba | 7 kg/cm² | Reglamento de Mexicali |
| Presión residual en los dos gabinetes más lejanos | 4.57 kg/cm² | Reglamento de Mexicali |
| Separación entre hidrantes en zona industrial de alto riesgo | 70 m, y al menos 12.2 m del edificio | Reglamento de Mexicali |
| Diámetro de alimentación a hidrantes exteriores | 152 mm | Reglamento de Mexicali |
Dos consecuencias de proyecto que casi nadie anticipa. La primera: el reglamento de Mexicali prohíbe la bomba horizontal con succión negativa, es decir que el nivel del agua debe quedar por encima del impulsor. Eso fija a qué profundidad va la cisterna respecto al cuarto de bombas, que es pura arquitectura. La segunda: la toma siamesa se conecta a la red, no a la cisterna, según la norma técnica de Hermosillo. Son dos detalles de dibujo que, mal resueltos, se corrigen con pico y pala.
¿Y si todavía no sabe quién va a ocupar la nave?
Es el caso más común en nave especulativa y tiene respuesta oficial. El reglamento de Mexicali define la nave de inventario como el inmueble industrial vacío para almacenamiento, logística o manufactura, y dice en su artículo 14 que requiere tener un usuario para poder hacer el análisis de riesgo que determine el sistema fijo a implementar.
O sea que la ley reconoce lo que todo constructor sabe: sin inquilino no se puede cerrar el diseño. Lo que sí se puede, y es lo que hacemos, es dejar la infraestructura que después no se puede improvisar.
- Cisterna y cuarto de bombas construidos, dimensionados para el escenario más exigente previsible
- Troncal y red en anillo con válvulas de seccionamiento, dejando preparación para ramales
- Altura libre y pendiente de techo compatibles con ESFR, por si el inquilino llega con almacenamiento alto
- Ruta y espacio para la tubería de rociadores, con la soportería prevista en el cálculo de la estructura
Lo que queda abierto son los ramales y la densidad final, que se cierran con el inquilino sentado en la mesa. Es la diferencia entre ajustar un diseño y romper una nave.
Quién lo firma y cuándo se entrega
El sistema contra incendio no es un anexo que se presenta al final de la obra. En Mexicali, el artículo 25 exige presentar el estudio de riesgo de incendio junto con el proyecto y el cálculo de los sistemas antes de construir, ampliar, ocupar o cambiar de giro, y el artículo 26 pide que lo elaboren especialistas registrados ante la propia dirección de bomberos.
En Hermosillo, la norma técnica enumera los entregables del proyecto: planos con nomenclatura propia, especificaciones, carta descriptiva con el grado de riesgo determinado conforme a la NOM-002, isométricos del sistema fijo y memoria de cálculo hidráulico de la red. Todo eso se revisa con lista de verificación para emitir el permiso de construcción.
En la Ciudad de México el Reglamento de Construcciones va al punto en su artículo 112: el diseño, la selección, la ubicación y la instalación de los sistemas contra incendio en edificaciones de riesgo alto deben estar avalados por un corresponsable en instalaciones. No es la firma del proveedor, es una responsiva profesional dentro del expediente de obra. Si quiere el panorama completo de trámites, están en los permisos para construir una nave industrial y en las normas que debe cumplir una nave.
Lo que gana el edificio cuando se diseña con rociadores
Instalar rociadores no solo cumple, también destraba el proyecto. El reglamento de Mexicali lo reconoce en su artículo 31 y permite, con rociadores automáticos, varias cosas que de otro modo encarecen la obra.
- Incrementar el número de niveles o el área de piso
- Reducir los requerimientos de resistencia al fuego de la construcción
- Reducir la resistencia al fuego de muros cortafuego y aumentar sus aberturas
- Aumentar la longitud de los pasillos ciegos, que pasan de 6 a 15 m
- Incrementar la separación entre hidrantes
Sumado a la mitad de extintores que permite la norma laboral, el sistema automático deja de ser solo un gasto de cumplimiento y empieza a devolver metros cuadrados aprovechables. Esa cuenta solo se puede hacer en el anteproyecto.
Lo que opina su aseguradora, que paga la factura grande
Un dato poco conocido: la norma mexicana de rociadores la escribieron junto con el sector asegurador. En la elaboración de la NMX-S-066 participaron la Asociación Mexicana de Instituciones de Seguros y AXA, además de la Secretaría de Economía y la STPS.
En la práctica, la aseguradora evalúa el tipo de actividad, el valor de maquinaria e inventarios, los sistemas contra incendio, el monitoreo y el cumplimiento normativo. Y según el director de Property de HDI Global México, ante deficiencias críticas o incumplimientos técnicos la aseguradora puede negar la cobertura, por considerarlo agravación del riesgo. No hay tarifa fija ni descuento garantizado, así que desconfíe de quien le prometa un porcentaje exacto de ahorro en la prima.
Las normas municipales ya asumen ese papel. Varias secciones de la norma de Hermosillo marcan sistemas como opcionales, con la nota de que aplican si las normas oficiales, el propietario o la aseguradora los requieren. Traducción: su póliza puede pedir más que la ley.
Cuánto cuesta
Aquí va la respuesta honesta: no existe una fuente independiente y mexicana que publique costos de sistemas contra incendio para naves en 2026. Lo que circula son cotizaciones de plataformas para trabajos chicos y precios de instaladores sobre su propio servicio, sin decir si incluyen cisterna u obra civil. Publicar un número de esos sería inventar con decimales.
Lo que sí se puede decir con certeza es de qué depende: de la superficie construida, del grado de riesgo de la tabla A.1, de la clase de mercancía y la altura de estiba, que fijan la densidad de descarga y con ella el tamaño de la cisterna y de la bomba, y de si el proyecto ya previó cuarto de bombas, cisterna y pendiente de techo.
Y una cuenta que sí es segura: el costo de meterlo después no es el costo del sistema, es el costo de romper la nave.
Preguntas frecuentes sobre sistemas contra incendios
¿Cuándo es obligatorio un sistema fijo contra incendio?
Cuando el centro de trabajo se clasifica como riesgo de incendio alto, según el apartado 5.10 de la NOM-002-STPS-2010. Y se cae en riesgo alto con solo tener 3,000 m² o más de superficie construida, aunque no se almacene nada inflamable.
Mi nave tiene 2,900 m², ¿me salvo?
Por superficie sí, pero la tabla tiene seis renglones. También queda en riesgo alto con 15,000 kg de sólidos combustibles, incluido el mobiliario, con 1,400 litros de líquidos inflamables o con cualquier cantidad de material explosivo.
¿Cuántos extintores necesito?
Uno por cada 300 m² o fracción en riesgo ordinario, y uno por cada 200 m² o fracción en riesgo alto. Si el área tiene supresión automática, se permite la mitad, siempre que los extintores sean de al menos 6 kg o 9 litros.
¿Los rociadores se activan con humo?
No. Se activan por calor, cada uno por su cuenta, cuando el elemento fusible de ese rociador alcanza su temperatura. Por eso en un conato se abren uno o dos, no todos.
¿A qué altura libre tengo que dejar la nave para poder poner ESFR después?
Además de la altura, revise la pendiente del techo: el ESFR pide una pendiente no mayor al 16.7 por ciento y al menos 914 mm libres entre el deflector del rociador y el tope de la estiba. Esas dos condiciones se definen en el anteproyecto.
Si todavía no sé quién va a rentar la nave, ¿qué sistema le pongo?
Se deja la infraestructura que no se puede improvisar: cisterna, cuarto de bombas, troncal en anillo, altura libre y pendiente de techo compatibles. El diseño de ramales y la densidad final se cierran cuando hay usuario, porque es el usuario el que define el riesgo.
El sistema contra incendio se dibuja con la nave, no después
Cuando un cliente nos pide cotizar el sistema contra incendio de una nave que ya está construida, la conversación siempre termina en los mismos tres temas: dónde va a caber la cisterna, por dónde entra la troncal y si la pendiente del techo permite lo que la operación necesita. Los tres se resolvían gratis en el plano.
En ANDEN el sistema contra incendio entra en el anteproyecto, junto con la estructura y las instalaciones, y se calcula con el riesgo real del cliente: qué almacena, a qué altura y en qué cantidad. Puede ver cómo trabajamos en construcción llave en mano o en ingeniería estructural, y si todavía está definiendo el proyecto, revisar los tipos de naves industriales y cómo cambia el riesgo según lo que se vaya a almacenar dentro.
